Vòng bi chống quay ngược (Blackstop cam clutch)

Roller type freewheel clutch ALMKMSD2

Thông tin sản phẩm

GIỚI THIỆU

Roller type freewheel clutch ALMKMSD2

Tính năng

Loại AL..KEED2 là một loại bánh lăn tự do, khép kín, được làm kín và được hỗ trợ ổ trục, sử dụng hai ổ trục dòng 160 ... Bộ phận được cung cấp dầu bôi trơn. Sự kết hợp này được sử dụng làm bộ ly hợp chạy quá tốc như được hiển thị ở trang sau.

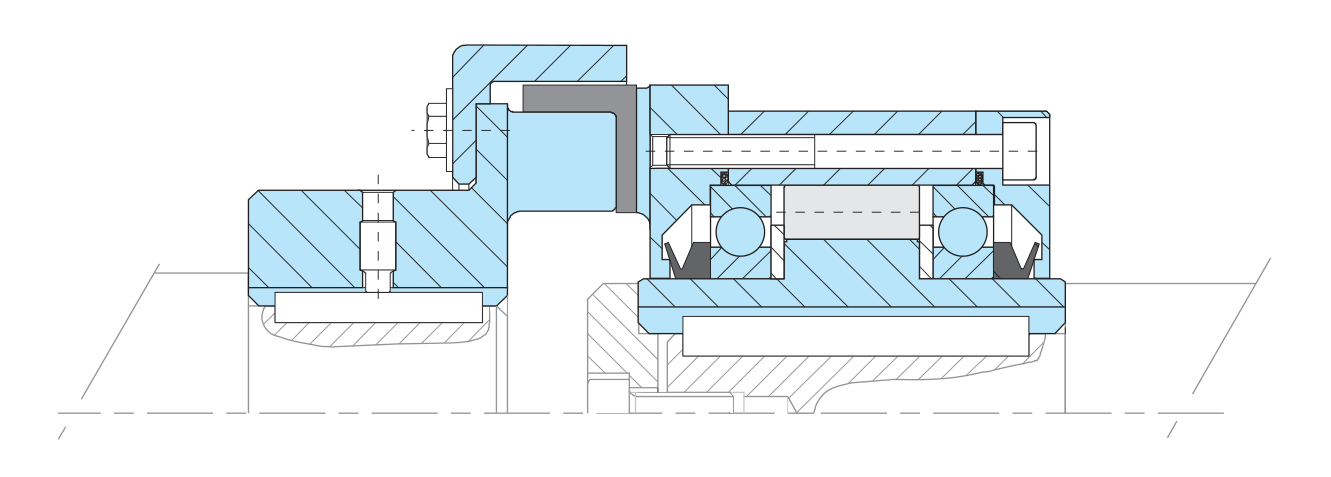

Trong thiết kế này, một bánh lăn tự do AL tiêu chuẩn được kết nối với một khớp nối linh hoạt để lắp trong dòng. Nắp D2 được sử dụng để đóng thiết bị. Nó được trang bị hai vít để đổ dầu, xả và cấp. Chúng tôi khuyên bạn nên cung cấp đơn vị được lắp ráp.

Vui lòng chỉ định hướng quay bên trong nhìn từ mặt bích D2. Tham khảo danh mục của nhà sản xuất để kiểm tra lựa chọn khớp nối

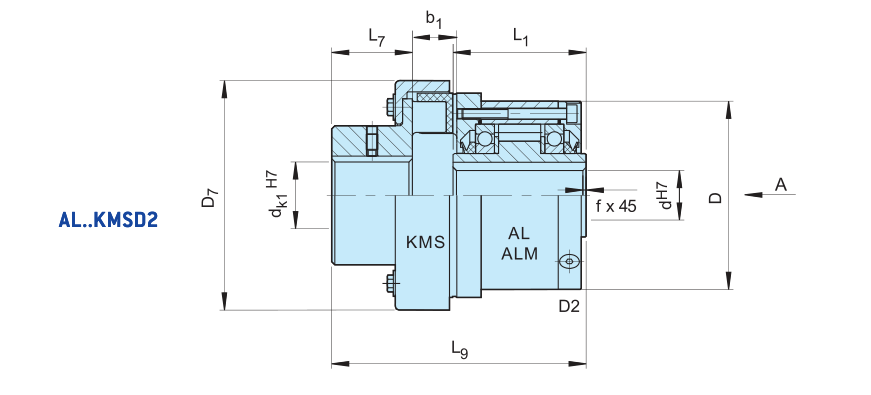

Type	Size			Overrunning speeds							Weight
AL..KMSD2	d^H7	KMS	T_KN	n_imax1)	n_amax²⁾	d_K1^H7	D	L ₁	L₉	b₁
	[mm]		[Nm]	[min-1]	[min-1]	[mm]	[mm]	[mm]	[mm]	[mm]	[kg]
	12	4	50	2500	6000	7...35	62	42	100	18	2.1
	15	6.3	79	1900	6000	12... 40	68	52	116	20	2.7
	20	10	125	1600	5600	10... 45	75	57	123.5	17	3.8
	25	10	125	1400	4500	10... 45	90	60	126.5	17	4.4
	30	16	200	1300	4100	10... 50	100	68	140	19	5.9
	35	25	313	1100	3800	15... 55	110	74	155	22	8.1
	40	40	500	950	3400	20...60	125	86	173	26	11.4
	45	63	788	900	3200	20...70	130	86	186	30	13.3
	50	100	1250	850	2800	25...75	150	92	208.5	35	19.1
	55	100	1250	720	2650	25...75	160	104	216.5	35	20.4
	60	160	2000	680	2450	30...80	170	114	243	41	27.1
	70	250	3125	580	2150	35...90	190	134	277.5	47	40.4
	80	400	5000	480	1900	45... 100	210	144	305	56	57
	90	630	7875	380	1700	60... 120	230	158	346.5	64	87
	100	1000	12500	350	1450	75... 140	270	182	386	75	131
	120	1600	20000	250	1250	90... 160	310	202	430	85	196
	150
	200	On Request
	250
ALM.. KMSD2	25	16	200	1100	2800	12... 50	90	60	132.5	19	4.4
	30	25	313	1000	2500	15... 55	100	68	150	22	5.9
	35	40	500	900	2400	18... 60	110	74	163	26	8.1
